产品概述
卸料螺栓：卸料板（及备板）和上模半固定兼粗导向用原件。
使卸料板与上模座板下平面保持均匀平行度。
类型：外螺纹型卸料螺栓
材质：SCM435
硬度：33~38HRC
螺纹强度：10.9级
使卸料板与上模座板下平面保持均匀平行度。
类型：外螺纹型卸料螺栓
材质：SCM435
硬度：33~38HRC
螺纹强度：10.9级
产品特点
1. 广泛应用于模具，一般说来，卸料螺栓主要用于保持卸料板(或卸料垫板)。
2. 卸料螺栓一般可分为外螺纹型卸料螺栓，内螺纹型卸料螺栓，衬套型卸料螺栓。
3. 符合升级后的RoHS2.0 十项物质环保标准。
2. 卸料螺栓一般可分为外螺纹型卸料螺栓，内螺纹型卸料螺栓，衬套型卸料螺栓。
3. 符合升级后的RoHS2.0 十项物质环保标准。

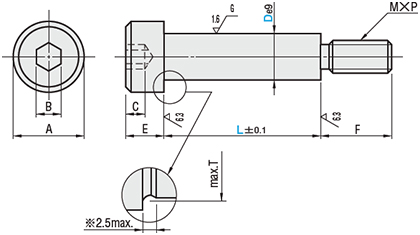

尺寸图
※MSB
D12・13为3max.
D16・20为3.5max.
规格概述
| 型式 | Lmin | Lmax | |
| Type | D | ||
| MSB | 4 | 10 | 45 |
| 4.5 | 10 | 50 | |
| 5 | 10 | 50 | |
| 5.5 | 10 | 55 | |
| 6 | 10 | 70 | |
| 6.5 | 10 | 80 | |
| 8 | 10 | 120 | |
| 10 | 10 | 120 | |
| 12 | 10 | 100 | |
| 13 | 10 | 130 | |
| 16 | 15 | 150 | |
| 20 | 40 | 150 | |
使用案例

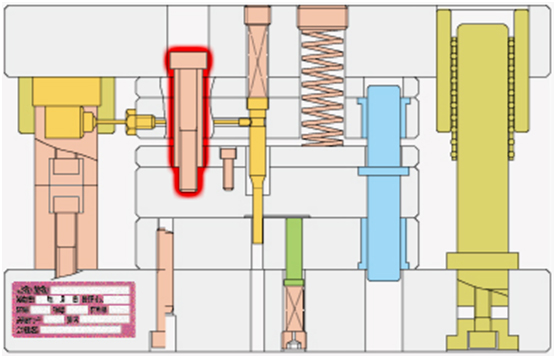

模具上卸料螺栓使用案例

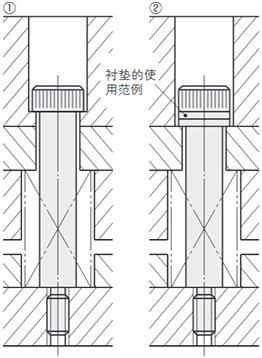

①为外螺纹固定型卸料螺栓的使用范例。
②为外螺纹固定型卸料螺栓+衬垫的使用范例。
对应衬垫为MSRB,链接如下：
//www.misumi.com.cn/vona2/detail/110100142970/
相关产品
规格表
| 型式 | L | ||||||||||||||||||||||||
| Type | D | ||||||||||||||||||||||||
| MSB | 4 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | ||||||||||||||||
| 4.5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||||||||||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||||||||||||||||
| 5.5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |||||||||||||||
| 6 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | ||||||||||||
| 6.5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | ||||||||||
| 8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 110 | 120 | ||||
| 10 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 110 | 120 | ||||
| 12 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | ||||||
| 13 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 110 | 120 | 130 | |||
| 16 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 110 | 120 | 130 | 140 | 150 | ||
| 20 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | |||||||||||||
追加工
关于此商品的常见问题 (FAQ)
订购了MSB10-20产品，为什么螺纹部分不是M10的？
MSB10-20型号中的10指的是本体杆部的直径为10，螺纹部分尺寸为M8*1.25。

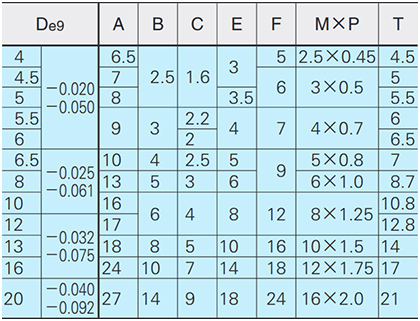

具体请参考产品尺寸图中螺纹对照表。
具体请参考产品尺寸图中螺纹对照表。
卸料螺栓的长度公差过大？

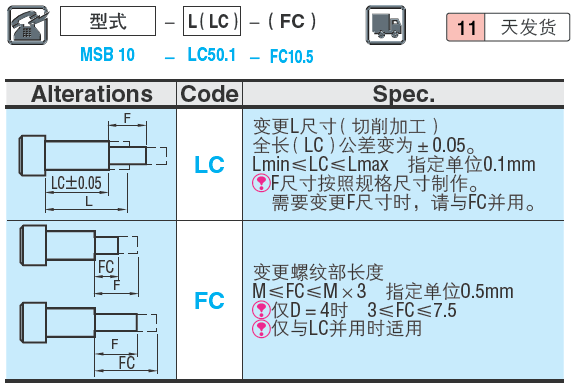

推荐客户使用LC追加工。原来L长度公差为-/+0.1mm，LC追加工后L长度公差为-/+0.05mm。
如原型号 MSB10-20,修改后型号 MSB10-LC20。
如原型号 MSB10-20,修改后型号 MSB10-LC20。
