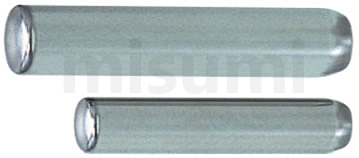

产品概述
名称：定位销
功能：精定位标准件
材质：SUJ2
硬度：58HRC~
形状：直杆型
表面处理：无
拉拔螺纹：无
功能：精定位标准件
材质：SUJ2
硬度：58HRC~
形状：直杆型
表面处理：无
拉拔螺纹：无
产品特点
1.广泛应用于模具模板精定位，以及其他需要精确定位的场合。
2.米思米现有销售直杆型定位销，以及带拉拔螺纹定位销产品。
3.米思米定位销直径公差p6，m6，h7，+0.005/+0.010，0/+0.002等多种类型可供选择。
4.符合升级后的RoHS2.0 十项物质环保标准。
2.米思米现有销售直杆型定位销，以及带拉拔螺纹定位销产品。
3.米思米定位销直径公差p6，m6，h7，+0.005/+0.010，0/+0.002等多种类型可供选择。
4.符合升级后的RoHS2.0 十项物质环保标准。
规格概述
| 型式 | Lmin | Lmax | |
| Type | D | ||
| MS | 1 | 6 | 10 |
| 1.5 | 6 | 10 | |
| 2 | 6 | 20 | |
| 2.5 | 6 | 30 | |
| 3 | 6 | 40 | |
| 4 | 8 | 50 | |
| 5 | 8 | 50 | |
| 6 | 8 | 60 | |
| 8 | 10 | 80 | |
| 10 | 15 | 80 | |
| 12 | 20 | 80 | |
| 13 | 30 | 80 | |

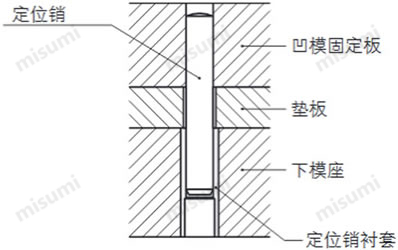

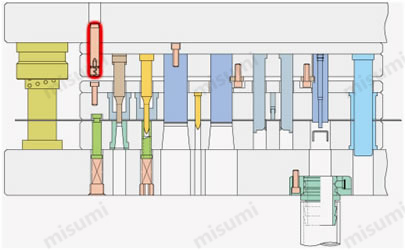

使用案例
相互固定的模板之间进行精确定位。
相关产品
价格说明
1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。

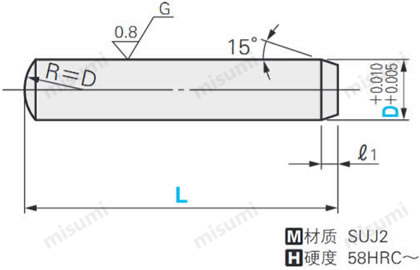

尺寸图
直径D公差：+0.005/+0.010
表面粗糙度：0.8
R形端面：R=D
锥形端面：15°，ℓ1尺寸为参考值。由于是外圆磨加工，有时会比下表所记尺寸要大。
表面粗糙度：0.8
R形端面：R=D
锥形端面：15°，ℓ1尺寸为参考值。由于是外圆磨加工，有时会比下表所记尺寸要大。
| ℓ1 | 型式 | |
| Type | D | |
| 0.4 | MS | 1 |
| 0.6 | 1.5 | |
| 1 | 2 | |
| 2.5 | ||
| 3 | ||
| 1.5 | 4 | |
| 5 | ||
| 2 | 6 | |
| 2.5 | 8 | |
| 3 | 10 | |
| 3.5 | 12 | |
| 13 | ||
规格表
| ℓ1 | 型式 | L | ||||||||||||||||
| Type | D | |||||||||||||||||
| 0.4 | MS | 1 | 6 | 8 | 10 | |||||||||||||
| 0.6 | 1.5 | 6 | 8 | 10 | ||||||||||||||
| 1 | 2 | 6 | 8 | 10 | 15 | 20 | ||||||||||||
| 2.5 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |||||||||||
| 3 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | |||||||||
| 1.5 | 4 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |||||||
| 5 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||||||||
| 2 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | |||||
| 2.5 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 80 | |||
| 3 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 80 | ||||
| 3.5 | 12 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | ||||||
| 13 | 30 | 40 | 50 | 60 | 70 | 80 | ||||||||||||
ℓ1・ℓ2尺寸为参考值。由于是外圆磨加工，有时会比下表所记尺寸要大。 关于此商品的常见问题 (FAQ)
定位销产品有反复拉拔需求，该选择哪款定位销？
1，建议选择拉拔螺纹型定位销，多种公差供选择。
2，防止拉拔过程中定位销拉毛，建议选择硬度58HRC以上的定位销。
* 定位销直径公差，以及产品硬度，详见米思米产品目录页。
2，防止拉拔过程中定位销拉毛，建议选择硬度58HRC以上的定位销。
* 定位销直径公差，以及产品硬度，详见米思米产品目录页。
定位销产品安装后拆不下来，如何解决？
1，建议购买拉拔螺纹型定位销。
2，同时建议购买专用拔销器KNHN产品。
即可轻松拆卸定位销产品。
2，同时建议购买专用拔销器KNHN产品。
即可轻松拆卸定位销产品。
