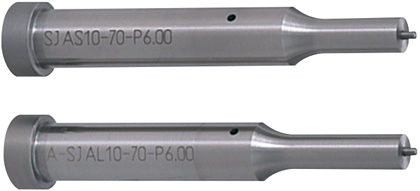

顶料型凸模

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

顶料型凸模是改善冲压废料回跳的凸模产品，其挂台厚度为5mm，直径范围为4~25mm
凸模内部会增加顶料型组件，内部通过弹簧顶出顶料销，起到清除冲裁废料的效果。

顶料型凸模分普通型和弹簧加强型两种
弹簧常数是标准顶料型凸模的2倍。由于弹簧负载大，故清除废料的效果更佳。

产品特点

1. 适用于模具制造加工行业，应用广泛。
2. 可以选择SKD11、SKH51、粉末高速钢三种母材，应对各种冲压工况。
3. 凸模杆径有m5及0~+0.005两种公差，可对应不同的配合方式。
4. 可以通过添加固定座缩写的方式，下定凸模与固定座成套产品。
5. 符合升级后的RoHS2.0 十项物质环保标准。 ROHS图标

使用案例

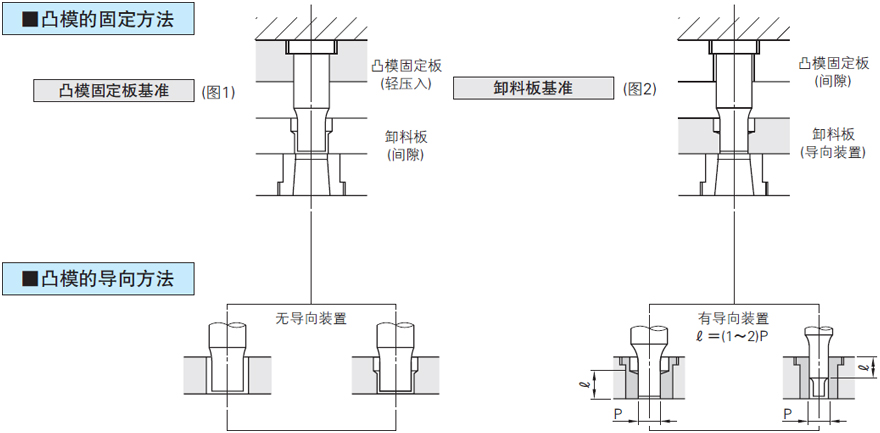

凸模的紧固方法
凸模固定板基准：本方法为最普通的方法，将凸模打入凸模固定板，因此模具制作很简单。如果凸模的同轴度和凸模固定板的孔加工精度较低，凸模和凹模的间隙边容易出现不均匀，因此不应用于间隙较小的模具。
卸料板基准：本方法主要用于薄板的高精度模具。在靠近凸模和凹模的卸料板上，在凸模的刃部有导向装置，因此能够使精度误差保持在最小值。凸模固定板通过配合间隙来紧固。

注意事项

冲压模具在生产中，冲裁的配合间隙和模具高度最为重要，凸凹模的位置不良就会发生凸凹模干涉，最终导致板料生产不良甚至模具损坏。

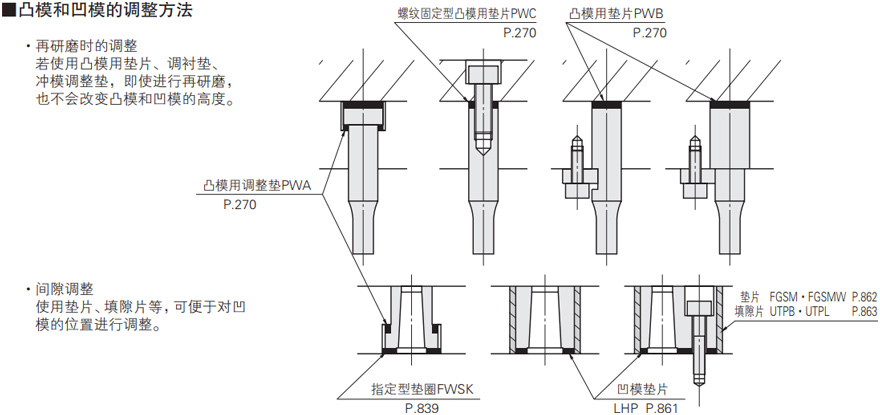

为了使凸凹模位置调整至设计理想位置，建议您使用米思米推荐的调整方法：
注意事项说明图

相关产品

凹模 -肩型・普通型-
推荐理由：与肩型凸模配套使用

凹模 -直杆型・普通型-
推荐理由：与肩型凸模配套使用

刃口配合加工用固定块组件
推荐理由：与肩型凸模配套使用

尺寸图

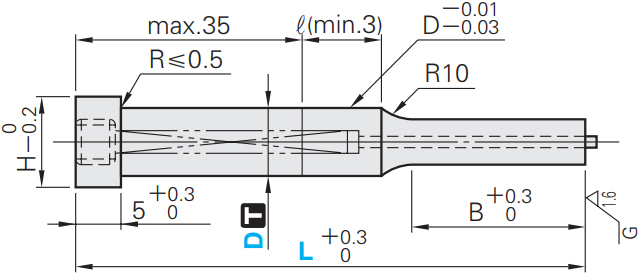

顶料型凸模外形尺寸

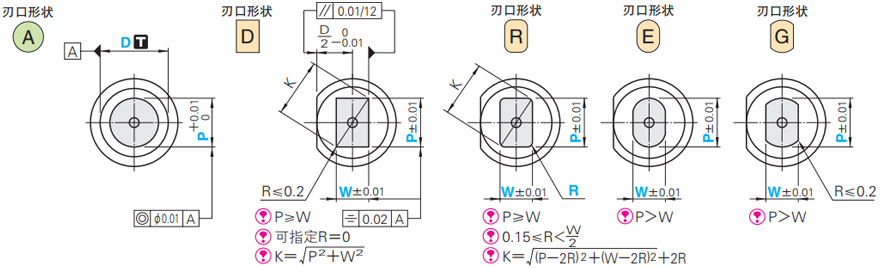

顶料型凸模刃口形状

规格表

■规格表

型式				L							指定单位0.01mm				B	H
型式
Type	Shape 刃口形状	B 刃口长度	D
Type	Shape 刃口形状	B 刃口长度	D								min. P max.	P・Kmax.	P・Wmin.	R
（Dm5） SJ PJ 弹簧加强型（D8～25） SJV PJV （D） A－SJ A－PJ 弹簧加强型（D8～25） A－SJV A－PJV		S	（4）	40	50	60	70	80			1.00～ 3.99	3.97	1.00	0.15 ～ W / 2 以下仅	8	7
			（5）	40	50	60	70	80			2.00～ 4.99	4.97	2.00			8
			（6）	40	50	60	70	80			2.00～ 5.99	5.97	2.00			9
			8	（40）	50	60	70	80	90	100	3.00～ 7.99	7.97	3.00		13	11
			10	（40）	50	60	70	80	90	100	3.00～ 9.99	9.97	3.00			13
			13	（40）	50	60	70	80	90	100	6.00～ 12.99	12.97	6.00			16
			16	（40）	-50	60	70	80	90	100	10.00～ 15.99	15.97	6.00		19	19
			20	（40）	-50	60	70	80	90	100	13.00～ 19.99	19.97	6.00			23
			25	（40）	-50	60	70	80	90	100	18.00～ 24.99	24.97	6.00			28
		L	（4）		50	60	70	80			1.00～ 3.99	3.97	2.00		13	7
			（5）		50	60	70	80			2.00～ 4.99	4.97	2.00			8
			（6）		50	60	70	80			2.00～ 5.99	5.97	2.00			9
			8		50	60	70	80	90	100	3.00～ 7.99	7.97	3.00		19	11
			10		50	60	70	80	90	100	3.00～ 9.99	9.97	3.00			13
			13		50	60	70	80	90	100	6.00～ 12.99	12.97	6.00			16
			16			60	70	80	90	100	10.00～ 15.99	15.97	6.00		25	19
			20			60	70	80	90	100	13.00～ 19.99	19.97	6.00			23
			25			60	70	80	90	100	18.00～ 24.99	24.97	6.00			28
（Dm5） SJ 弹簧加强型 SJV （D） A－SJ 弹簧加强型（D8～25） A－SJV		X	-5			60	70	80			2.00～ 4.99	4.97	3.50		25	8
			-6			60	70	80			2.00～ 5.99	5.97	3.50		25	9
			8				70	80	90	100	3.00～ 7.99	7.97	5.00		30	11
			10				70	80	90	100	3.00～ 9.99	9.97	6.00			13
			13				70	80	90	100	6.00～ 12.99	12.97	6.00			16
			16					80	90	100	10.00～ 15.99	－		－	40	19
			20					80	90	100	13.00～ 19.99					23
			25					80	90	100	18.00～ 24.99					28
