圆线螺旋弹簧内径基准型不锈钢型弹簧常数0.29～2.94N/mm

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

此系列弹簧为内径基准型，以内径公差为优先进行制作，适合对于轴安装的场合，外径不保证，选购时请注意！

产品概述

♢压缩弹簧也叫压簧，是承受向压力的螺旋弹簧，它所用的材料截面多为圆形，也有用矩形和多股钢萦卷制的。
♢压缩弹簧的线圈与线圈之间有一定的间隙，一般为等节距，当受到外载荷时弹簧收缩变形，储存形变能。
♢形状有圆柱形、圆锥形、中凸形和中凹形以及少量的非圆形等。
♢此系列为内径基准型弹簧，以内径公差为优先进行制作，内径为正公差适合配轴使用的场合，外径仅做参考非保证值，选购时请注意。

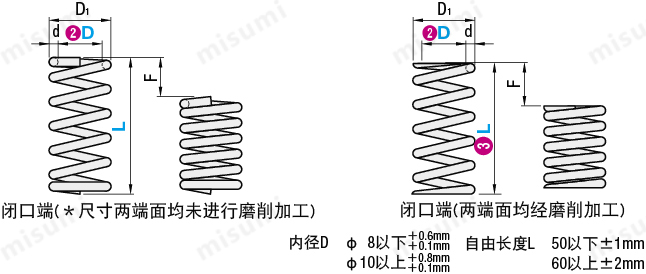

尺寸图

材质
材质SUS304-WPB
弹簧常数±10%

产品特点

米思米圆线螺旋弹簧有别于市面普通弹簧，更加精准精细化，分为内径基准型和外径基准型，外径基准型以外径公差为优先进行制作，在内径基准型以内径公差为优先进行制作。

根据安装实际情况选择合适的弹簧种类，具体内外径公差参考资料刊载内容。
圆线螺旋弹簧的使用次数大致标准：100万次左右
*上述次数仅供参考。使用次数因使用温度或者环境、变形量而发生变化。要增加使用次数，建议在容许位移量Fmax.的70%以下使用。

压紧长度为参考值。如果在压紧长度的极限条件下使用.则可能会导致弹簧变形或较少使用次数便已损坏。因此，请在容许位移里Fmax.(mm)以下的范围内使用。

使用案例

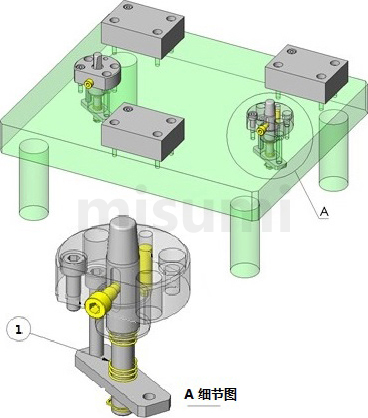

孔基准定位机构
以孔基准对工件进行定位的机构。
通过锥形销消除各工件孔公差产生的偏差，可减少定位时的松动。
选择压缩弹簧以便从定位接触工件的开始移动

注意事项

注意事项

使用注意事项
使用溫度
SWP—A制……常溫（0〜40℃）
不锈钢制……-10〜100℃
弹簧用油回火钢丝……常溫(0〜40℃）
*如果在超过上述溫度的条件下使用，负载值则可能会因使用条件而下降。
*在室外等存在高低溫度差和湿气的环境中使用时.建议选择不锈钢制品。
*也可选用耐热弹簧。详情请参阅《塑料棋具用零件目录》。
不绣钢制弹簧也有磁性，敬请注意。

相关产品


拉伸弹簧中重载・重载型	扭簧	超级压缩螺旋弹簧
推荐理由：米思米标准固定长度拉伸弹簧，中重载·重载型，短交期。	推荐理由米思米扭簧种类丰富，臂角90°，180°，135°左卷右卷，可追加工	推荐理由：精准Accurate超级拉伸弹簧，日本进口，规格种类齐全。

价格说明

1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。

尺寸图

材质
材质SUS304-WPB
弹簧常数±10%

规格表

■VUY：Fmax.(容许位移量)＝L×Fa％　弹簧常数参考弹簧常数表

型式				外径	线径	F	N{kgf}		参考			Fa％
TypeD-L				D_{1 参考值}	d	max.	max.		间距	压紧长度	总卷数	Fa％
VUY	3	-	10	3.46	0.23	7.5	0.74	{0.08}	1.6	2	7.5	75
			15	3.52	0.26	11.3	1.10	{0.11}	1.6	3	10.5
			20	3.58	0.29	15	1.47	{0.15}	1.4	4.7	15
			25	3.6	0.3	18.8	1.84	{0.19}	1.6	5.4	17
			30	3.64	0.32	22.5	2.21	{0.23}	1.5	7	20.75
VUY	4	-	10	4.52	0.26	7.5	0.74	{0.08}	2.1	1.9	6.25	75
			15	4.6	0.3	11.3	1.10	{0.11}	1.9	3.1	9.25
			20	4.64	0.32	15	1.47	{0.15}	1.9	4.1	11.75
			25	4.7	0.35	18.8	1.84	{0.19}	1.8	5.6	15
			30	4.7	0.35	22.5	2.21	{0.23}	2.2	5.6	15
VUY	5	-	10	5.6	0.3	7.5	0.74	{0.08}	2.2	2.1	6	75
			15	5.64	0.32	11.3	1.10	{0.11}	2.7	2.7	7.25
			20	5.7	0.35	15	1.47	{0.15}	2.6	3.6	9.25
			25	5.8	0.4	18.8	1.84	{0.19}	2.1	5.8	13.5
			30	5.8	0.4	22.5	2.21	{0.23}	2.5	5.8	13.5
			35	5.8	0.4	26.3	2.57	{0.26}	2.9	5.8	13.5
			40	5.9	0.45	30	2.94	{0.30}	2.1	9.5	20
			45	5.9	0.45	33.8	3.31	{0.34}	2.4	9.5	20
			50	5.9	0.45	37.5	3.68	{0.38}	2.7	9.5	20
VUY	6	-	10	6.6	0.32	7.5	0.74	{0.08}	2.8	2	5.25	75
			15	6.8	0.4	9.8	0.96	{0.10}	1.8	4.2	9.5
			20	6.8	0.4	13	1.27	{0.13}	2.5	4.2	9.5
			25	6.8	0.4	18.8	1.84	{0.19}	3.2	4.2	9.5
			30	6.9	0.45	22.5	2.21	{0.23}	2.4	6.7	13.75
			35	6.9	0.45	26.3	2.57	{0.26}	2.9	6.7	13.75
			40	6.9	0.45	30	2.94	{0.30}	3.3	6.7	13.75
			45	7	0.5	33.8	3.31	{0.34}	2.5	10.4	19.75
			50	7	0.5	37.5	3.68	{0.38}	2.7	10.4	19.75
			55	7	0.5	41.3	4.04	{0.41}	3	10.4	19.75
			60	7	0.5	45	4.41	{0.45}	3.3	10.4	19.75
VUY	8	-	20	9.1	0.55	15	2.94	{0.30}	3.2	4.9	7.75	75
			25	9.1	0.55	18.8	3.68	{0.38}	4.1	4.9	7.75
			30	9.2	0.6	22.5	4.41	{0.45}	3.4	6.8	10.25
			35	9.2	0.6	26.3	5.15	{0.53}	4	6.8	10.25
			40	9.3	0.65	30	5.88	{0.60}	3.5	9.1	13
			45	9.3	0.65	33.8	6.62	{0.68}	3.9	9.1	13
			50	9.3	0.65	37.5	7.35	{0.75}	4.4	9.1	13
			55	9.4	0.7	41.3	8.09	{0.83}	3.6	12.5	16.75
			60	9.4	0.7	45	8.82	{0.90}	3.9	12.5	16.75
			65	9.4	0.7	48.8	9.56	{0.98}	4.3	12.5	16.75
			70	9.5	0.75	52.5	10.29	{1.05}	3.5	16.7	21.25
			80	9.5	0.75	56	10.98	{1.12}	4	16.7	21.25	70
VUY	10	-	20	11.3	0.65	13	2.55	{0.26}	3.1	5.7	7.75	65
			25	11.3	0.65	16.3	3.19	{0.33}	4	5.7	7.75	65
			30	11.3	0.65	22.5	4.41	{0.45}	4.9	5.7	7.75	75
			35	11.4	0.7	26.3	5.15	{0.53}	4.2	7.6	9.75
			40	11.4	0.7	30	5.88	{0.60}	4.9	7.6	9.75
			45	11.5	0.75	33.8	6.62	{0.68}	4.3	9.8	12
			50	11.5	0.75	37.5	7.35	{0.75}	4.8	9.8	12
			55	11.5	0.75	41.3	8.09	{0.83}	5.3	9.8	12
			60	11.6	0.8	45	8.82	{0.90}	4.3	13	15.25
			65	11.6	0.8	48.8	9.56	{0.98}	4.7	13	15.25
			70	11.6	0.8	50.4	9.88	{1.01}	5.1	13	15.25	72
			80	11.6	0.8	52	10.19	{1.04}	5.9	13	15.25	65
VUY	12	-	25	13.5	0.75	16.3	3.19	{0.33}	3.6	7	8.25	65
			30	13.5	0.75	19.5	3.82	{0.39}	4.4	7	8.25
			35	13.5	0.75	22.8	4.46	{0.46}	5.2	7	8.25
			40	13.6	0.8	30	5.88	{0.60}	4.7	8.8	10	75
			45	13.6	0.8	33.8	6.62	{0.68}	5.3	8.8	10
			50	13.6	0.8	37.5	7.35	{0.75}	6	8.8	10
			55	13.6	0.8	41.3	8.09	{0.83}	6.6	8.8	10
			60	13.8	0.9	45	8.82	{0.90}	4.7	13.8	14.25
			65	13.8	0.9	48.8	9.56	{0.98}	5.1	13.8	14.25
			70	13.8	0.9	52.5	10.29	{1.05}	5.5	13.8	14.25
			80	13.8	0.9	60	11.76	{1.20}	6.3	13.8	14.25
			90	14	1	67.5	13.23	{1.35}	4.8	21.3	20.25
VUY	16	-	35	17.8	0.9	26.3	5.15	{0.53}	5.8	7.7	7.5	75
			40	17.8	0.9	30	5.88	{0.60}	6.7	7.7	7.5
			45	17.8	0.9	33.8	6.62	{0.68}	7.6	7.7	7.5
			50	17.8	0.9	37.5	7.35	{0.75}	8.6	7.7	7.5
			55	18	1	41.3	8.09	{0.83}	6.1	11.5	10.5
			60	18	1	45	8.82	{0.90}	6.7	11.5	10.5
			65	18	1	48.8	9.56	{0.98}	7.2	11.5	10.5
			70	18	1	52.5	10.29	{1.05}	7.8	11.5	10.5
			80	18.2	1.1	60	11.76	{1.20}	6.2	16.8	14.25
			90	18.2	1.1	67.5	13.23	{1.35}	7	16.8	14.25
			100	18.2	1.1	75	14.70	{1.50}	7.8	16.8	14.25

■VUR：Fmax.(容许位移量)＝L×60％　弹簧常数 0.29N/mm{0.03kgf/mm}

型式				外径	线径	F	N{kgf}		参考
TypeD-L				D_{1 参考值}	d	max.	max.		间距	压紧长度	总卷数
VUR	3	-	10*	3.64	0.32	6	1.76	{0.18}	1.3	3.1	8.5
			15*	3.7	0.35	9	2.65	{0.27}	1.5	4.2	11
			20*	3.8	0.40	12	3.53	{0.36}	1.2	7.4	17.5
			25*	3.8	0.40	15	4.41	{0.45}	1.5	7.4	17.5
			30*	3.9	0.45	18	5.29	{0.54}	1.2	11.5	24.5
VUR	4	-	10*	3.64	0.38	6	1.76	{0.18}	1.4	3.5	8
			15*	3.9	0.38	9	2.65	{0.27}	2.3	3.5	8
			20*	3.9	0.40	12	3.53	{0.36}	2.4	4.3	9.75
			25*	3.9	0.45	15	4.41	{0.45}	2.0	6.6	13.5
			30*	3.9	0.50	18	5.29	{0.54}	1.6	10.2	19.25
VUR	5	-	10	5.8	0.40	6	1.76	{0.18}	2.0	2.9	6.25
			15	5.9	0.45	9	2.65	{0.27}	1.7	5.0	10
			20	5.9	0.45	12	3.53	{0.36}	2.2	5.0	10
			25	6.0	0.50	15	4.41	{0.45}	1.9	7.5	14
			30	6.0	0.50	18	5.29	{0.54}	2.3	7.5	14
			35	6.1	0.55	21	6.17	{0.63}	2.3	9.6	16.5
			40	6.1	0.55	24	7.06	{0.72}	2.6	9.6	16.5
			45	6.2	0.60	27	7.94	{0.81}	2.1	13.8	22
			50	6.2	0.60	30	8.82	{0.90}	2.4	13.8	22
VUR	6	-	10*	6.9	0.45	6	1.76	{0.18}	2.1	3.2	6
			15	7.0	0.50	9	2.65	{0.27}	1.9	5.0	9
			20	7.1	0.55	12	3.53	{0.36}	2.0	6.6	11
			25			15	4.41	{0.45}	2.5
			30			18	5.29	{0.54}	3.0
			35	7.2	0.60	21	6.17	{0.63}	2.7	9.0	14
			40	7.2	0.60	24	7.06	{0.72}	3.0	9.0	14
			45	7.3	0.65	27	7.94	{0.81}	2.4	13.3	19.5
			50	7.3	0.65	30	8.82	{0.90}	2.7	13.3	19.5
			55	7.4	0.70	33	9.70	{0.99}	2.3	18.2	25
			60	7.4	0.70	36	10.59	{1.08}	2.5	18.2	25
VUR	8	-	20	9.3	0.65	12	3.53	{0.36}	2.4	6.8	9.5
			25	9.3	0.65	15	4.41	{0.45}	2.9	6.8	9.5
			30	9.4	0.70	18	5.29	{0.54}	2.7	9.1	12
			35			21	6.17	{0.63}	3.2
			40			24	7.06	{0.72}	3.6
			45	9.6	0.80	27	7.94	{0.81}	2.4	16.8	20
			50			30	8.82	{0.90}	2.6
			55			33	9.70	{0.99}	2.9
			60			36	10.58	{1.08}	3.2
			65	9.8	0.90	39	11.47	{1.17}	2.2	28.8	31
			70			42	12.36	{1.26}	2.3
			80			48	14.12	{1.44}	2.7
VUR	10	-	20	11.4	0.70	12	3.53	{0.36}	3.3	5.6	7
			25	11.5	0.75	15	4.41	{0.45}	3.1	7.5	9
			30	11.6	0.80	18	5.29	{0.54}	2.7	10.4	12
			35			21	6.17	{0.63}	3.2
			40			24	7.06	{0.72}	3.6
			45	11.8	0.90	27	7.94	{0.81}	2.8	16.2	17
			50			30	8.82	{0.90}	3.1
			55			33	9.70	{0.99}	3.4
			60			36	10.58	{1.08}	3.8
			65			39	11.47	{1.17}	4.1
			70	12.0	1.00	42	12.60	{1.26}	2.9	26.0	25
			80	12.0	1.00	48	14.12	{1.44}	3.3	26.0	25
VUR	12	-	25	13.6	0.80	15	4.41	{0.45}	3.6	7.2	8
			30	13.6	0.80	18	5.29	{0.54}	4.3	7.2	8
			35	13.8	0.90	21	6.17	{0.63}	3.3	11.3	11.5
			40			24	7.06	{0.72}	3.8
			45			27	7.94	{0.81}	4.3
			50	14.0	1.00	30	8.82	{0.90}	3.3	17.0	16
			55			33	9.70	{0.99}	3.7
			60			36	10.58	{1.08}	4.0
			65			39	11.47	{1.17}	4.3
			70	14.2	1.10	42	12.35	{1.26}	3.3	25.3	22
			80			48	14.11	{1.44}	3.8
			90			54	15.88	{1.62}	4.3
VUR	16	-	35	18.0	1.00	21	6.17	{0.63}	4.7	9.5	8.5
			40	18.0	1.00	24	7.06	{0.72}	5.3	9.5	8.5
			45	18.2	1.10	27	7.94	{0.81}	4.5	13.2	11
			50			30	8.82	{0.90}	5.0
			55			33	9.70	{0.99}	5.5
			60			36	10.58	{1.08}	6.0
			65	18.4	1.20	39	11.47	{1.17}	5.0	18.0	14
			70			42	12.35	{1.26}	5.4
			80			48	14.11	{1.44}	6.2
			90			54	15.88	{1.62}	6.9
			100			60	17.64	{1.80}	7.7

■VUF：Fmax.(容许位移量)＝L×45％　弹簧常数 0.49N/mm{0.05kgf/mm}

型式				外径	线径	F	N{kgf}		参考
TypeD-L				D_1 参考值	d	max.	max.		间距	压紧长度	总卷数
VUF	3	-	10＊	3.7	0.35	4.5	2.21	{0.23}	1.6	3.0	7.5
			15＊	3.8	0.40	6.75	3.31	{0.34}	1.5	4.7	10.75
			20＊	3.9	0.45	9.0	4.41	{0.45}	1.3	7.5	15.5
			25＊	3.9	0.45	11.25	5.51	{0.56}	1.7	7.5	15.5
			30＊	4.0	0.50	13.5	6.62	{0.68}	1.4	11.4	21.75
VUF	4	-	10＊	4.8	0.40	4.5	2.21	{0.23}	1.9	3.0	6.5
			15＊	4.9	0.45	6.75	3.31	{0.34}	2.0	4.4	8.75
			20＊	5.0	0.50	9.0	4.41	{0.45}	1.8	6.5	12
			25＊	5.0	0.50	11.25	5.51	{0.56}	2.3	6.5	12
			30＊	5.1	0.55	13.5	6.623	{0.68}	1.9	9.5	16.25
VUF	5	-	10＊	6.0	0.50	4.5	2.21	{0.23}	1.4	4.4	7.75
			15＊	6.0	0.50	6.8	3.33	{0.34}	2.3	4.3	7.5
			20＊	6.0	0.50	9.0	4.41	{0.45}	3.1	4.3	7.5
			25	6.2	0.60	11.3	5.49	{0.56}	2.1	8.4	13
			30			13.5	6.57	{0.67}	2.5
			35			15.8	7.64	{0.78}	2.9
			40	6.4	0.70	18.0	8.82	{0.90}	1.9	16.1	22
			45			20.3	9.90	{1.01}	2.1
			50			22.5	10.98	{1.12}	2.4
VUF	6	-	10＊	6.0	0.50	6.8	3.33	{0.34}	2.3	4.3	7.5
			15	7.2	0.60	6.8	3.33	{0.34}	1.9	6.0	9
			20			9.0	4.41	{0.45}	2.5
			25			11.3	5.49	{0.56}	3.1
			30			13.5	6.57	{0.67}	3.8
			35	7.4	0.70	15.8	7.64	{0.78}	2.7	10.5	14
			40			18.0	8.82	{0.90}	3.1
			45			20.3	9.90	{1.01}	3.5
			50	7.6	0.80	22.5	10.98	{1.12}	2.4	18.4	22
			55			24.8	12.05	{1.23}	2.6
			60			27.0	13.23	{1.35}	2.9
VUF	8	-	20	9.4	0.70	9.0	4.41	{0.45}	3.1	6.0	7.5
			25			11.3	5.49	{0.56}	3.8
			30			13.5	6.57	{0.67}	4.6
			35	9.6	0.80	15.8	7.64	{0.78}	3.3	10.0	11.5
			40			18.0	8.82	{0.90}	3.8
			45			20.3	9.90	{1.01}	4.3
			50			22.5	10.98	{1.12}	4.8
			55	10.0	1.00	24.8	12.05	{1.23}	2.5	24.0	23
			60			27.0	13.23	{1.35}	2.7
			65			29.3	14.31	{1.46}	3.0
			70			31.5	15.39	{1.57}	3.2
			80			36.0	17.64	{1.80}	3.6
VUF	10	-	20	11.6	0.80	9.0	4.41	{0.45}	3.3	6.4	7
			25			11.3	5.49	{0.56}	4.2
			30			13.5	6.57	{0.67}	5.0
			35	11.8	0.90	15.8	7.64	{0.78}	3.9	9.9	10
			40			18.0	8.82	{0.90}	4.4
			45			20.3	9.90	{1.01}	5.0
			50			22.5	10.98	{1.12}	5.6
			55	12.2	1.10	24.8	12.05	{1.23}	3.1	21.5	18.5
			60			27.0	13.23	{1.35}	3.4
			65			29.3	14.31	{1.46}	3.7
			70			31.5	15.39	{1.57}	4.0
			80			36.0	17.64	{1.80}	4.6
VUF	12	-	25	14.0	1.00	11.3	5.49	{0.56}	3.1	10.0	9
			30			13.5	6.57	{0.67}	3.8
			35			15.8	7.64	{0.78}	4.4
			40			18.0	8.82	{0.90}	5.0
			45			20.3	9.90	{1.01}	5.6
			50	14.2	1.10	22.5	10.98	{1.12}	4.3	14.9	12.5
			55			24.8	12.05	{1.23}	4.8
			60			27.0	13.23	{1.35}	5.2
			65			29.3	14.31	{1.46}	5.7
			70	14.4	1.20	31.5	15.39	{1.57}	4.4	21.6	17
			80			36.0	17.64	{1.80}	5.0
			90			40.5	19.80	{2.02}	5.6
VUF	16	-	35	18.4	1.20	15.8	7.64	{0.78}	4.7	11.4	8.5
			40			18.0	8.82	{0.90}	5.3
			45			20.3	9.90	{1.01}	6.0
			50			22.5	10.98	{1.12}	6.7
			55	18.6	1.30	24.8	12.05	{1.23}	5.2	16.3	11.5
			60			27.0	13.23	{1.35}	5.7
			65			29.3	14.31	{1.46}	6.2
			70	18.8	1.40	31.5	15.39	{1.57}	5.4	21.0	14
			80			36.0	17.64	{1.80}	6.2
			90			40.5	19.80	{2.02}	6.9
			100			45.0	22.05	{2.25}	7.7

VUF所有带＊号的两端均未进行磨削加工。

■VUL：Fmax.(容许位移量)＝L×40％　弹簧常数 0.98N/mm{0.10kgf/mm}

型式				外径	线径	F	N{kgf}		参考
TypeD-L				D_1 参考值	d	max.	max.		间距	压紧长度	总卷数
VUL	3	-	10＊	3.9	0.45	4	3.92	{0.40}	1.2	4.5	9
			15＊	4.0	0.50	6	5.88	{0.60}	1.3	6.7	12.3
			20＊	4.0	0.50	8	7.84	{0.80}	1.8	6.7	12.3
			25	4.2	0.60	10	9.80	{1.00}	1.2	13.7	21.8
			30	4.2	0.60	12	11.76	{1.20}	1.4	3.7	21.8
VUL	4	-	10＊	5.0	0.50	4	3.92	{0.40}	1.7	4.0	7
			15＊	5.1	0.55	6.	5.88	{0.60}	1.8	5.7	9.3
			20	5.2	0.60	8	7.84	{0.80}	1.8	7.8	12
			25	5.2	0.60	10	9.80	{1.00}	2.3	7.8	12
			30	5.3	0.65	12	11.76	{1.20}	2.1	10.65	15.3
VUL	5	-	10	6.2	0.60	4	3.92	{0.40}	1.7	4.8	7
			15	6.2	0.60	6	5.88	{0.60}	2.5	4.8	7
			20	6.2	0.60	8	7.84	{0.80}	3.3	4.8	7
			25	6.4	0.70	10	9.80	{1.00}	2.3	9.1	12
			30			12	11.76	{1.20}	2.7
			35			14	13.72	{1.40}	3.2
			40	6.6	0.80	16	15.68	{1.60}	2.2	16.0	19
			45			18	17.64	{1.80}	2.5
			50			20	19.60	{2.00}	2.8
VUL	6	-	10	7.3	0.65	4	3.92	{0.40}	1.8	5.1	6.8
			15	7.4	0.70	6	5.88	{0.60}	2.1	6.3	8
			20	7.4	0.70	8	7.84	{0.80}	2.9	6.3	8
			25	7.6	0.80	10	9.80	{1.00}	2.3	10.4	12
			30			12	11.76	{1.20}	2.7
			35			14	13.72	{1.40}	3.2
			40	7.8	0.90	16	15.68	{1.60}	2.5	16.2	17
			45			18	17.64	{1.80}	2.8
			50			20	19.60	{2.00}	3.1
			55			22	21.56	{2.20}	3.4
			60			24	23.52	{2.40}	3.8
VUL	8	-	20	9.8	0.90	8	7.84	{0.80}	2.4	9.5	9.5
			25	9.8	0.90	10	9.80	{1.00}	2.9	9.5	9.5
			30	10.0	1.00	12	11.76	{1.20}	2.5	14.0	13
			35			14	13.72	{1.40}	2.9
			40			16	15.68	{1.60}	3.3
			45			18	17.64	{1.80}	3.8
			50			20	19.60	{2.00}	4.2
			55			22	21.56	{2.20}	4.6
			60	10.4	1.20	24	23.52	{2.40}	2.7	28.8	23
			65			26	25.48	{2.60}	3.0
			70			28	27.44	{2.80}	3.2
			80			32	31.36	{3.20}	3.6
VUL	10	-	20	12.0	1.00	8	7.84	{0.80}	3.1	8.5	7.5
			25	12.0	1.00	10	9.80	{1.00}	3.8	8.5	7.5
			30	12.2	1.10	12	11.76	{1.20}	3.2	12.7	10.5
			35			14	13.72	{1.40}	3.7
			40			16	15.68	{1.60}	4.2
			45			18	17.64	{1.80}	4.7
			50			20	19.60	{2.00}	5.3
			55	12.6	1.30	22	21.56	{2.20}	3.1	25.4	18.5
			60			24	23.52	{2.40}	3.4
			65			26	25.48	{2.60}	3.7
			70			28	27.44	{2.80}	4.0
			80			32	31.36	{3.20}	4.6
VUL	12	-	25	14.4	1.20	10	9.80	{1.00}	2.9	12.6	9.5
			30			12	11.76	{1.20}	3.5
			35			14	13.72	{1.40}	4.1
			40			16	15.68	{1.60}	4.7
			45			18	17.64	{1.80}	5.3
			50			20	19.60	{2.00}	5.9
			55	14.8	1.40	22	21.56	{2.20}	4.1	21.7	14.5
			60			24	23.52	{2.40}	4.4
			65			26	25.48	{2.60}	4.8
			70			28	27.44	{2.80}	5.2
			80			32	31.36	{3.20}	5.9
			90			36	35.28	{3.60}	6.7
VUL	16	-	35	19.0	1.50	14	13.72	{1.40}	4.1	15.8	9.5
			40			16	15.68	{1.60}	4.7
			45			18	17.64	{1.80}	5.3
			50			20	19.60	{2.00}	5.9
			55	19.4	1.70	22	21.56	{2.20}	4.4	24.7	13.5
			60			24	23.52	{2.40}	4.8
			65			26	25.48	{2.60}	5.2
			70			28	27.44	{2.80}	5.6
			80			32	31.36	{3.20}	6.4
			90			36	35.28	{3.60}	7.2
			100			40	39.20	{4.00}	8.0

VUL所有带＊号的两端均未进行磨削加工。

■VUT：Fmax.(容许位移量)＝L×Fa％　弹簧常数参考弹簧系数表 < C>12

型式				外径	线径	F	N{kgf}		参考
TypeD-L				D_1 参考值	d	max.	max.		间距	压紧长度	总卷数
VUT	3	-	10＊	4.0	0.50	4	5.88	｛0.60｝	1.3	4.8	8.5
			15＊	4.1	0.55	6	8.82	｛0.90｝	1.4	6.8	11.3
			20	4.2	0.60	8	11.76	｛1.20｝	1.4	9.5	14.8
			25	4.3	0.65	10	14.70	｛1.50｝	1.4	12.7	18.5
			30	4.4	0.70	12	17.64	｛1.80｝	1.3	17.2	23.5
VUT	4	-	10＊	5.1	0.55	4	5.88	｛0.60｝	1.7	4.3	6.8
			15	5.2	0.60	6	8.82	｛0.90｝	2.1	5.7	8.5
			20	5.4	0.70	8	11.76	｛1.20｝	1.6	10.0	13.3
			25	5.4	0.70	10	14.70	｛1.50｝	2.0	10.0	13.3
			30	5.6	0.80	12	17.64	｛1.80｝	1.5	16.8	20.0
VUT	5	-	10	6.3	0.65	4	7.84	｛0.80｝	2.3	4.4	5.8
			15	6.5	0.75	6	11.76	｛1.20｝	2.1	7.0	8.3
			20	6.6	0.80	8	15.68	｛1.60｝	2.3	8.8	10.0
			25	6.6	0.80	10	19.60	｛2.00｝	2.9	8.8	10.0
			30	6.8	0.90	12	23.52	｛2.40｝	2.3	13.8	14.3
			35	6.8	0.90	14	27.44	｛2.80｝	2.7	13.8	14.3
			40	7.0	1.00	16	31.36	｛3.20｝	2.1	20.5	19.5
			45	7.0	1.00	18	35.28	｛3.60｝	2.4	20.5	19.5
			50	7.2	1.10	20	39.20	｛4.00｝	2.0	28.9	25.3
VUT	6	-	10	7.5	0.75	4	7.84	｛0.80｝	2.2	5.1	5.8
			15	7.6	0.80	6	11.76	｛1.20｝	2.6	6.4	7.0
			20	7.8	0.90	8	15.68	｛1.60｝	2.3	9.7	9.8
			25	7.8	0.90	10	19.60	｛2.00｝	2.9	9.7	9.8
			30	7.8	0.90	12	23.52	｛2.40｝	3.6	9.7	9.8
			35	8.0	1.00	14	27.44	｛2.80｝	2.8	14.5	13.5
			40	8.0	1.00	16	31.36	｛3.20｝	3.3	14.5	13.5
			45	8.2	1.10	18	35.28	｛3.60｝	2.6	20.9	18.0
			50	8.2	1.10	20	39.20	｛4.00｝	2.9	20.9	18.0
			55	8.4	1.20	22	43.12	｛4.40｝	2.4	29.4	23.5
			60	8.4	1.20	24	47.04	｛4.80｝	2.6	29.4	23.5
VUT	8	-	20	10.0	1.00	8	15.68	｛1.60｝	3.2	8.5	7.5
			25	10.0	1.00	10	19.60	｛2.00｝	4.1	8.5	7.5
			30	10.4	1.20	12	23.52	｛2.40｝	2.5	16.5	12.8
			35	10.4	1.20	14	27.44	｛2.80｝	3.0	16.5	12.8
			40	10.4	1.20	16	31.36	｛3.20｝	3.4	16.5	12.8
			45	10.4	1.20	18	35.28	｛3.60｝	3.9	16.5	12.8
			50	10.4	1.20	20	39.20	｛4.00｝	4.4	16.5	12.8
			55	10.8	1.40	22	43.12	｛4.40｝	2.7	30.5	20.8
			60	10.8	1.40	24	47.04	｛4.80｝	3.0	30.5	20.8
			65	10.8	1.40	26	50.96	｛5.20｝	3.3	30.5	20.8
			70	10.8	1.40	28	54.88	｛5.60｝	3.5	30.5	20.8
			80	10.8	1.40	32	62.72	｛6.40｝	4.1	30.5	20.8
VUT	10	-	20	12.2	1.10	8	15.68	｛1.60｝	4.1	8.0	6.3
			25	12.2	1.10	10	19.60	｛2.00｝	5.3	8.0	6.3
			30	12.4	1.20	12	23.52	｛2.40｝	4.6	10.8	8.0
			35	12.4	1.20	14	27.44	｛2.80｝	5.4	10.8	8.0
			40	12.6	1.30	16	31.36	｛3.20｝	4.6	14.3	10.0
			45	12.6	1.30	18	35.28	｛3.60｝	5.3	14.3	10.0
			50	12.8	1.40	20	39.20	｛4.00｝	4.4	18.9	12.5
			55	12.8	1.40	22	43.12	｛4.40｝	4.9	18.9	12.5
			60	12.8	1.40	24	47.04	｛4.80｝	5.4	18.9	12.5
			65	13.0	1.50	26	50.96	｛5.20｝	4.5	24.8	15.5
			70	13.0	1.50	28	54.88	｛5.60｝	4.9	24.8	15.5
			80	13.0	1.50	32	62.72	｛6.40｝	5.7	24.8	15.5
VUT	12	-	25	14.6	1.30	10	19.60	｛2.00｝	4.4	10.4	7.0
			30	14.6	1.30	12	23.52	｛2.40｝	5.4	10.4	7.0
			35	14.6	1.30	14	27.44	｛2.80｝	6.4	10.4	7.0
			40	14.8	1.40	16	31.36	｛3.20｝	5.7	13.3	8.5
			45	14.8	1.40	18	35.28	｛3.60｝	6.4	13.3	8.5
			50	15.0	1.50	20	39.20	｛4.00｝	5.6	16.9	10.3
			55	15.0	1.50	22	43.12	｛4.40｝	6.3	16.9	10.3
			60	15.0	1.50	24	47.04	｛4.80｝	6.9	16.9	10.3
			65	15.4	1.70	26	50.96	｛5.20｝	4.7	27.2	15.0
			70	15.4	1.70	28	54.88	｛5.60｝	5.1	27.2	15.0
			80	15.4	1.70	32	62.72	｛6.40｝	5.8	27.2	15.0
			90	15.4	1.70	36	70.56	｛7.20｝	6.6	27.2	15.0
VUT	16	-	35	19.2	1.60	14	27.44	｛2.80｝	6.3	12.8	7.0
			40	19.2	1.60	16	31.36	｛3.20｝	7.3	12.8	7.0
			45	19.2	1.60	18	35.28	｛3.60｝	8.3	12.8	7.0
			50	19.4	1.70	20	39.20	｛4.00｝	7.4	15.8	8.3
			55	19.4	1.70	22	43.12	｛4.40｝	8.2	15.8	8.3
			60	19.4	1.70	24	47.04	｛4.80｝	9.0	15.8	8.3
			65	19.6	1.80	26	50.96	｛5.20｝	7.9	19.4	9.8
			70	19.6	1.80	28	54.88	｛5.60｝	8.5	19.4	9.8
			80	20.0	2.00	32	62.72	｛6.40｝	6.7	28.5	13.3
			90	20.0	2.00	36	70.56	｛7.20｝	7.6	28.5	13.3
			100	20.0	2.00	40	78.40	｛8.00｝	8.5	28.5	13.3

■VUM：Fmax.(容许位移量)＝L×35％　弹簧常数 2.94N/mm{0.30kgf/mm}

型式				外径	线径	F	N{kgf}		参考
TypeD-L				D_1 参考值	d	max.	max.		间距	压紧长度	总卷数
VUM	5	-	15	6.6	0.80	5.3	15.39	{1.57}	2.3	6.8	7.5
			20	6.8	0.90	7.0	20.58	{2.10}	1.8	11.7	12
			25	6.8	0.90	8.8	25.68	{2.62}	2.3	11.7	12
			30	7.0	1.00	10.5	30.87	{3.15}	2.4	14.5	13.5
			35			12.3	35.97	{3.67}	2.8
			40			14.0	41.16	{4.20}	3.2
			45	7.2	1.10	15.8	46.26	{4.72}	2.5	22.0	19
			50	7.2	1.10	17.5	51.45	{5.25}	2.8	22.0	19
VUM	6	-	15	7.8	0.90	5.3	15.39	{1.57}	2.3	7.7	7.5
			20	7.8	0.90	7.0	20.58	{2.10}	3.0	7.7	7.5
			25	8.0	1.00	8.8	25.68	{2.62}	2.8	11.0	10
			30			10.5	30.87	{3.15}	3.3
			35			12.3	35.97	{3.67}	3.9
			40	8.4	1.20	14.0	41.16	{4.20}	2.6	21.0	16.5
			45			15.8	46.26	{4.72}	2.9
			50			17.5	51.45	{5.25}	3.2
			55	8.6	1.30	19.3	56.55	{5.77}	2.6	29.9	22
			60	8.6	1.30	21.0	61.74	{6.30}	2.9	29.9	22
VUM	8	-	20	10.2	1.10	7.0	20.58	{2.10}	3.3	8.8	7
			25			8.8	25.68	{2.62}	4.2
			30			10.5	30.87	{3.15}	5.0
			35	10.6	1.30	12.3	35.97	{3.67}	3.5	15.6	11
			40			14.0	41.16	{4.20}	4.0
			45			15.8	46.26	{4.72}	4.5
			50			17.5	51.45	{5.25}	5.0
			55	11.0	1.50	19.3	56.55	{5.77}	3.3	27.8	17.5
			60			21.0	61.74	{6.30}	3.6
			65			22.8	66.84	{6.82}	3.9
			70			24.5	72.03	{7.35}	4.2
			80			28.0	82.32	{8.40}	4.8
VUM	10	-	20	12.4	1.20	7.0	20.58	{2.10}	4.0	8.4	6
			25	12.6	1.30	8.8	25.68	{2.62}	4.2	10.4	7
			30			10.5	30.87	{3.15}	5.0
			35			12.3	35.97	{3.67}	5.8
			40	13.0	1.50	14.0	41.16	{4.20}	3.8	18.8	11.5
			45			15.8	46.26	{4.72}	4.3
			50			17.5	51.45	{5.25}	4.8
			55			19.3	56.55	{5.77}	5.2
			60			21.0	61.74	{6.30}	5.7
			65	13.4	1.70	22.8	66.84	{6.82}	4.3	28.9	16
			70			24.5	72.03	{7.35}	4.7
			80			28.0	82.32	{8.40}	5.3
VUM	12	-	25	14.8	1.40	8.8	25.68	{2.62}	5.0	9.8	6
			30			10.5	30.87	{3.15}	6.0
			35			12.3	35.97	{3.67}	7.0
			40	15.2	1.60	14.0	41.16	{4.20}	5.0	16.0	9
			45			15.8	46.26	{4.72}	5.6
			50			17.5	51.45	{5.25}	6.3
			55			19.3	56.55	{5.77}	6.9
			60	15.6	1.80	21.0	61.74	{6.30}	5.5	23.4	12
			65			22.8	66.84	{6.82}	5.9
			70			24.5	72.03	{7.35}	6.4
			80			28.0	82.32	{8.40}	7.3
			90			31.5	92.61	{9.45}	8.2
VUM	16	-	35	19.6	1.80	12.3	35.97	{3.67}	5.8	14.4	7
			40			14.0	41.16	{4.20}	6.7
			45			15.8	46.26	{4.72}	7.5
			50			17.5	51.45	{5.25}	8.3
			55			19.3	56.55	{5.77}	9.2
			60	20.4	2.20	21.0	61.74	{6.30}	5.5	28.6	12
			65			22.8	66.84	{6.82}	5.9
			70			24.5	72.03	{7.35}	6.4
			80			28.0	82.32	{8.40}	7.3
			90			31.5	92.61	{9.45}	8.2
			100			35.0	102.90	{10.50}	9.1

■VUH：Fmax.(容许位移量)＝L×Fa％　弹簧常数参考弹簧常数表

型式				外径	线径	F	N{kgf}		参考			Fa％
TypeD-L				D_1 参考值	d	max.	max.		间距	压紧长度	总卷数	Fa％
VUH	3	-	10	4.2	0.6	3	8.82	｛ 0.90｝	1.3	5.7	8.5	30
			15	4.3	0.65	4.5	13.23	｛ 1.35｝	1.6	7.5	10.5
			20	4.5	0.75	6	17.64	｛ 1.80｝	1.3	12.8	16
			25	4.6	0.8	7.5	22.05	｛ 2.25｝	1.3	16.6	19.8
			30	4.6	0.8	8.4	24.7	｛ 2.52｝	1.6	16.6	19.8	28
VUH	4	-	10	5.4	0.7	3	8.82	｛ 0.90｝	1.4	6.2	7.8	30
			15	5.4	0.7	4.5	13.23	｛ 1.35｝	2.3	6.2	7.8
			20	5.6	0.8	6	17.64	｛ 1.80｝	1.9	9.8	11.3
			25	5.6	0.8	7.5	22.05	｛ 2.25｝	2.5	9.8	11.3
			30	5.8	0.9	9	26.46	｛ 2.70｝	2	15.1	15.8
VUH	5	-	10	6.7	0.85	3	17.64	｛ 1.80｝	2.5	5.4	5.3	30
			15	7	1	4.5	26.46	｛ 2.70｝	2.1	9	8	30
			20	7	1	5.6	32.93	｛ 3.36｝	3	9	8	28
			25	7.2	1.1	7.5	44.1	｛ 4.50｝	2.6	12.7	10.5	30
			30	7.2	1.1	7.8	45.86	｛ 4.68｝	3.2	12.7	10.5	26
			35	7.6	1.3	10.5	61.74	｛ 6.30｝	2.1	23.1	16.8	30
			40	7.6	1.3	10.8	63.5	｛ 6.48｝	2.5	23.1	16.8	27
			45	7.6	1.3	11.25	66.15	｛ 6.75｝	2.8	23.1	16.8	25
			50	7.8	1.4	12.5	73.5	｛ 7.50｝	2.4	30.8	21	25
VUH	6	-	10	7.8	0.9	3	17.64	｛ 1.80｝	3.2	5	4.5	30
			15	8.2	1.1	4.5	26.46	｛ 2.70｝	2.3	9.4	7.5
			20	8.2	1.1	6	35.28	｛ 3.60｝	3.2	9.4	7.5
			25	8.6	1.3	7.5	44.1	｛ 4.50｝	2.4	16	11.3
			30	8.6	1.3	9	52.92	｛ 5.40｝	2.9	16	11.3
			35	8.8	1.4	10.5	61.74	｛ 6.30｝	2.6	21.4	14.3
			40	8.8	1.4	12	70.56	｛ 7.20｝	3	21.4	14.3
			45	9	1.5	13.5	79.38	｛ 8.10｝	2.6	28.5	18
			50	9	1.5	14	82.32	｛ 8.40｝	2.9	28.5	18	28
			55	9	1.5	14.3	84.08	｛ 8.58｝	3.2	28.5	18	26
			60	9.2	1.6	15	88.2	｛ 9.00｝	2.8	36.8	22	25
VUH	8	-	10	10.6	1.3	6	35.28	｛ 3.60｝	3.6	10.1	6.8	30
			25	10.8	1.4	7.5	44.1	｛ 4.50｝	3.5	13	8.3
			30	10.8	1.4	9	52.92	｛ 5.40｝	4.3	13	8.3
			35	11.2	1.6	10.5	61.74	｛ 6.30｝	3.1	20.8	12
			40	11.2	1.6	12	70.56	｛ 7.20｝	3.6	20.8	12
			45	11.2	1.6	13.5	79.38	｛ 8.10｝	4.1	20.8	12
			50	11.6	1.8	15	88.2	｛ 9.00｝	3	32.9	17.3
			55	11.6	1.8	16.5	97.02	｛ 9.90｝	3.3	32.9	17.3
			60	11.6	1.8	18	105.84	｛10.80｝	3.6	32.9	17.3
			65	11.6	1.8	18.2	107.02	｛10.92｝	4	32.9	17.3	28
			70	11.6	1.8	18.9	111.13	｛11.34｝	4.3	32.9	17.3	27
			80	12	2	24	141.12	｛14.40｝	3.4	49.5	23.8	30
VUH	10	-	10	13.2	1.6	6	58.86	｛ 6.00｝	4.8	10.4	5.5	30
			25	13.6	1.8	7.5	73.58	｛ 7.50｝	4	14.9	7.3
			30	13.8	1.9	9	88.29	｛ 9.00｝	4.1	17.6	8.3
			35	13.8	1.9	10.5	103.01	｛10.50｝	4.9	17.6	8.3
			40	14.2	2.1	12	117.72	｛12.00｝	3.9	25.2	11
			45	14.2	2.1	13.5	132.44	｛13.50｝	4.5	25.2	11
			50	14.2	2.1	14	137.34	｛14.00｝	5	25.2	11	28
			55	14.2	2.1	14.3	140.28	｛14.30｝	5.6	25.2	11	26
			60	14.8	2.4	15.6	153.04	｛15.60｝	4	39.6	15.5
			65	14.8	2.4	16.9	165.79	｛16.90｝	4.4	39.6	15.5
			70	14.8	2.4	18.2	178.54	｛18.20｝	4.8	39.6	15.5
			80	15	2.5	20.8	204.05	｛20.80｝	4.6	47.5	18
VUH	12	-	10	15.8	1.9	7.5	73.58	｛ 7.50｝	5.3	13.3	6	30
			30	15.8	1.9	9	88.29	｛ 9.00｝	6.5	13.3	6
			35	16.2	2.1	10.5	103.01	｛10.50｝	5.3	18.4	7.8
			40	16.2	2.1	12	117.72	｛12.00｝	6.2	18.4	7.8
			45	16.6	2.3	13.5	132.44	｛13.50｝	5	25.3	10
			50	16.6	2.3	15	147.15	｛15.00｝	5.6	25.3	10
			55	16.6	2.3	16.5	161.87	｛16.50｝	6.3	25.3	10
			60	17.2	2.6	18	176.58	｛18.00｝	4.5	39	14
			65	17.2	2.6	19.5	191.3	｛19.50｝	4.9	39	14
			70	17.2	2.6	20.3	199.14	｛20.30｝	5.4	39	14	29
			80	17.6	2.8	21.6	211.9	｛21.60｝	4.7	52.5	17.8	27
			90	17.6	2.8	22.5	220.73	｛22.50｝	5.3	52.5	17.8	25
VUH	16	-	10	21	2.5	10.5	103.01	｛10.50｝	5.7	20.7	7.3	30
			40	21	2.5	12	117.72	｛12.00｝	6.6	20.7	7.3
			45	21	2.5	13.5	132.44	｛13.50｝	7.6	20.7	7.3
			50	21	2.5	15	147.15	｛15.00｝	8.5	20.7	7.3
			55	21.6	2.8	16.5	161.87	｛16.50｝	6.3	30.1	9.8
			60	21.6	2.8	18	176.58	｛18.00｝	7	30.1	9.8
			65	21.6	2.8	19.5	191.3	｛19.50｝	7.6	30.1	9.8
			70	22	3	21	206.01	｛21.00｝	6.4	39	12
			80	22	3	24	235.44	｛24.00｝	7.4	39	12
			90	22.4	3.2	27	264.87	｛27.00｝	6.6	49.6	14.5
			100	22.4	3.2	30	294.3	｛30.00｝	7.4	49.6	14.5

总圈数仅为参考值，因批次不同会有差异。

使用次数：100万次(参考）。以上规格商品都适用。

请务必在容许位移量F max.(mm)以内使用。以上规格商品都适用。

压紧长度为参考值。因批次不同会有少许差异。并且，如果在压紧长度的极限条件下使用，则可能会导致弹簧变形或较少使用次数便已损坏。以上规格商品都适用。

■弹簧常数 N/mm {kgf/mm}

Type

VUY

VUR

VUF

VUL

VUT

VUM

VUH

0.098
｛0.01｝

0.29
｛0.03｝

0.49
｛0.05｝

0.98
｛0.10｝

1.47
｛0.15｝

2.94｛0.30｝

1.96
｛0.20｝

2.94
｛0.30｝

5.88
｛0.60｝

0.196
｛0.02｝

9.81
｛1.00｝

Fmax.

F=L×Fa%

F=L×60%

F=L×45%

F=L×40%

F=L×35%

F=L×Fa%

关于此商品的常见问题 (FAQ)

圆线螺旋弹簧的寿命是多少？

关于压缩线圈弹簧的寿命次数，虽然很遗憾但是没有具体的数值计算出来
因为寿命在一定程度上有偏差，具体细小的数值一般认为是不被要求的。
使用次数因使用温度或者环境、变形量而发生变化。要增加使用次数，建议在容许位移量Fmax.的70%以下使用。

一般弹簧相关材质JIS规格有那些？

琴钢线：JIS G 3522
铁线：JIS G 3532
硬钢线：JIS G 3521
弹簧用不锈钢线:JIS G 4313

琴钢线和硬钢线弹簧的区别是什么？

这两个材料外观差异不大，简而言之，钢琴线是高级材料，硬钢线是一般材料。
琴钢线线常被用作精密机械的弹簧，硬钢线多被用作杂货或百叶窗等周边弹簧。
同样都是高碳钢，化学成分也几乎一样，琴钢线追加了对不纯物，表面伤痕的深度，脱炭层的深度的标准化管理和检查，所以生产耗时，价格高。
虽然肉眼看不见的微妙差异，但这对弹簧的质量产生了很大的影响。

什么是初始张力？

可以理解为一般的拉伸弹簧受拉时,在将要发生弹性变形而又没有变形(临界状态)时测量的拉力,就叫初始张力。它是在拉伸弹簧制造过程中,适当控制工艺参数来实现的。
米思米的拉伸弹簧规格（自由指定型除外）已实现标准化，即相同直径的最大负载为一定值。由于拉伸弹簧以最大负载为基准制作的，因此初始张力，弹簧系数为参考值。

常被一起浏览的商品

常被一起购买的商品

圆线螺旋弹簧 内径基准型不锈钢型 弹簧常数0.29～2.94N/mm

圆线螺旋弹簧内径基准型不锈钢型弹簧常数0.29～2.94N/mm
